AG防眩光膜鍍膜工藝主要是應用于玻璃產品，可分為蝕刻AG處理 、噴涂AG處理 、鍍膜AG處理 三類，接下來震儀股份小編Rogen就帶您來了解AG防眩光膜制成的三種工藝以及產品的光學指標要求。

　　一、蝕刻AG處理

　　采用化學蝕刻工藝生產，其特點是將原玻璃反射面變成啞光漫反射面。它可以模糊反射效果，防止眩光降低反射程度，減少光影。防眩光產品具有很強的表面防腐和防劃傷性。

　　二、噴涂AG處理

　　噴涂AG處理 :玻璃表面通過噴涂固結形成一層微粒附著物，只依靠分子間力與玻璃表面結合，達到防眩光的效果。該加工工藝方便快捷，生產效率高，成本低，加工不同光澤和霧度的玻璃產品方便。

　　三、鍍膜AG處理

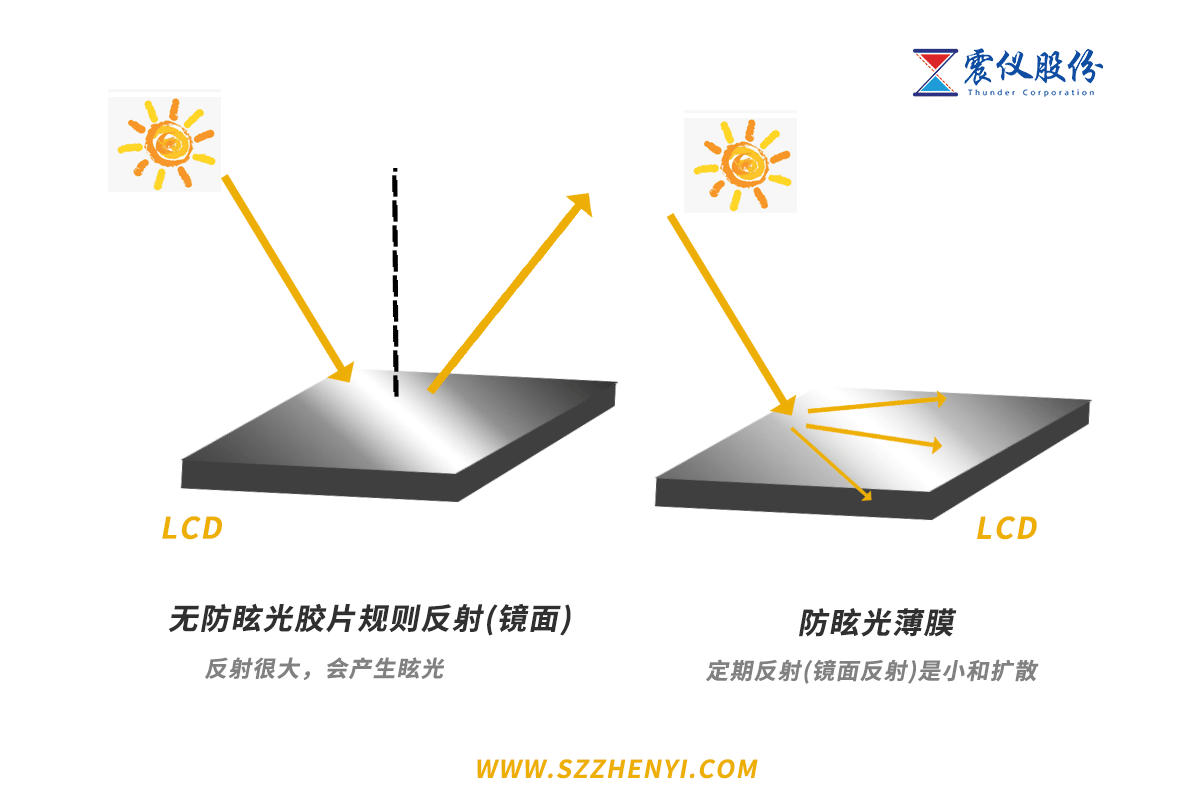

　　鍍膜AG處理:AG涂層(防眩光涂層)這是一種霧化涂層技術，AG防眩光膜行業術語稱為偏光片表面處理，是一種偏光片表面處理。通過對偏光片表面的微凹凸處理，防止光直接進入眼睛，有效減少眩光和反射。

　　四、光學指標要求:

　　1、透過率(light transmittance)[2] : 88%Min.(380~700nm可見光波長范圍),分光光度計測量。

　　2、光澤度(Gloss) :

　　1)測試儀器:光澤度儀

　　2)測試方法∶按下圖所示，在原片上選取5個點進行光澤度測試，其中在每個點上儀器每旋轉90度讀數一次，共二次，然后10次測試數據取平均值即得到該張原片的光澤度數值。注意對于單面防眩玻璃須測試防眩處理面。

　　3)光澤度標準:

　　a.防眩玻璃光澤度采購規格有兩種:100±10和80±10，IQC分別按100±13和80±15的標準進行進料檢驗。

　　b.尺寸≤20"的常規尺寸玻璃要求同一片玻璃光澤度最大值與最小值之差≤10;尺寸>20"的大尺寸玻璃要求同一片玻璃光澤度最大值與最小值之差≤20。
