伴隨著市場經濟發展的崛起，消費者更樂于為消費品“顏值”買單，最令人驚訝的，很多消費平時購物時，很多都是沖著“高顏值”的產品去的，雖然價格要貴出許多，但是精致和時尚的外形，送人很合適，自留的話也能反復使用。而如今在這顏控主義之下，抗指紋涂層(也被稱為AF膜或者防指紋膜)為電子消費產品提供了顏值上的蛻變，讓消費者更喜愛。既然AF膜能夠如此大層度的給產品帶來蛻變，那么，今天我們就來好好了解一下AF膜。

1、AF膜的直觀作用

　　鍍了AF的膜面通常會處于鏡頭的外側，要經受各種考驗：不同習慣動作的人手撫摸，指甲刮擦，油鹽醬醋的腐蝕，日曬風吹雨淋，各種布料口袋的摩擦，鑰匙等硬物的傷害等等。為了保持攝像頭拍照質量始終不受影響，薄膜必須具有一定的硬度要求，必須可以防水防潮，必須可以耐摩擦，必須盡可能防污且易被清潔，而AF膜可以最大程度的提升常規薄膜的這些能力。如你想更深入的了解AF膜，建議你閱讀這篇內容《關于AF防指紋藥水（防指紋油）,你了解多少?》！

　　由于這些優點，手機外殼鍍膜也會大量用到這種技術，且一直是智能手機產品外觀設計的一大重點。加硬，耐摩擦，防水防潮，防污耐腐蝕，易被清潔，是手機業界一直在研究的技術

材料簡介

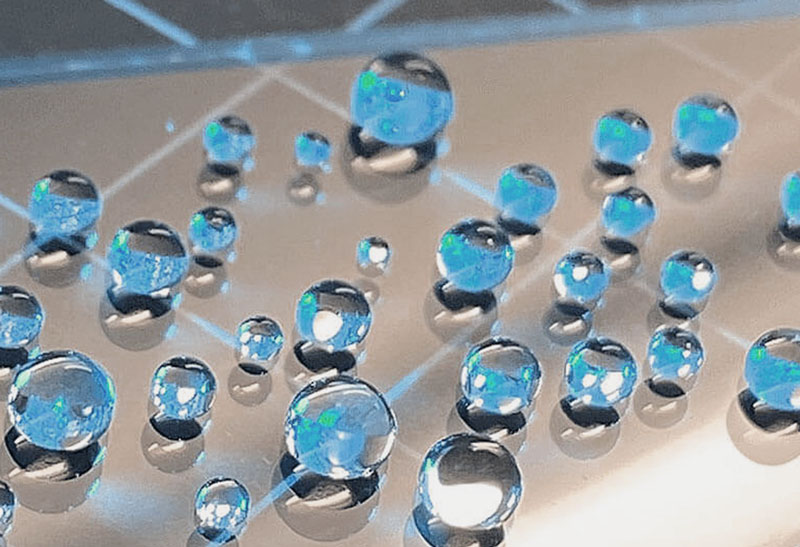

　　抗指紋鍍膜(Anti-fingerprint Coating) 是一種表面處理工藝，經過 AFC 處理后的物體表面會呈現出良好的疏水性和疏油性，從而使制品獲得光滑的手感、且不易產生指紋。

　　抗指紋涂層采用的是一種具有活性硅烷基團和氟改性有機基團組合而成的涂料。氟改性有機基團能為表面提供非常低的表面張力，有助于玻璃表面抗水抗油和防指紋。另一端硅烷基團能和玻璃表面的紋理緊密咬合，從而提高附著力。

2、AF膜的成分及工作原理

　　AF是Anti-Fingerprint的縮寫，字面意思是抗指紋膜，表示的是一種能力，具備抗指紋效果，抗污能力強，且易清潔。在講述原理之前，有必要先介紹下表面能。

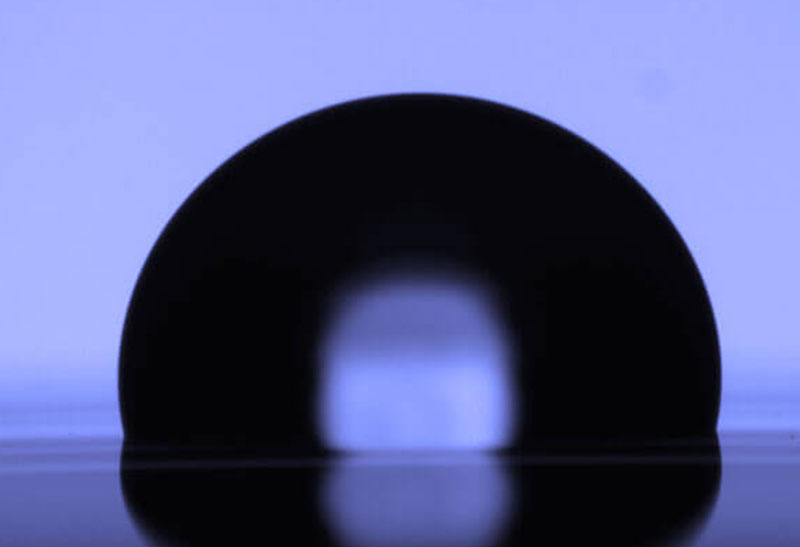

　　決定物體表面防污防水的關鍵因素物體的表面能。直接影響著表面物質的粘附性(易沾臟污指紋的程度)，液體與表面的粘濕性和滲透性。物質的表面能可以通過接觸角計算得到。接觸角θ越小，表面能越大，物體表面越濕潤;接觸角θ越大，表面能越小，物體表面越不濕潤，表面“不粘”，從而易于清潔。

鍍膜原理

　　抗指紋涂層是根據荷葉效應，在物體外表面涂制一層納米化學材料，將其表面張力降至最低，使得灰塵與外表面的接觸面積減少 90%，從而具有較強的抗油污和抗指紋的能力。

　　目前已知的低表面能材料有機硅和有機氟材料，其分子集團的表面能從大到小依次為：

　　-CH2->-CH3>-CF2->C-F2H>-CF3

　　其中，-CF3基團的表面能小至6.17mJ/m2，計算得到接觸角為115.12°，為目前已知最大分子排斥之接觸角。

　　業界普遍認為，氟材料是目前唯一能達到用戶需求且長期使用的產品;短期內還是以氟材料為主，可以暫且將AF技術理解為氟技術。

　　需要補充說明的是，自然界中存在的荷葉自潔效應，其本質是表面有一層超微納米結構層，如下圖所示。雖然都表現為大的水滴接觸角，但其原理與AF膜不同。

3、AF膜類別

　　目前氟材料在AF上面的應用，已接近一個材料的極限了，再做突破難度很大。從大類劃分，低表面能的氟材料主要分為兩大類：可固化樹酯類膜和自我限制表面反應類膜層。下表對這兩種膜層的特性進行了總結。對于手機攝像頭，目前主流工藝是采用自我限制類有機氟化物。

　　自我限制表面反應類膜層按產品應用通常分為兩大類。一類是硅表面的氟，水滴角大于115°，動摩擦系數小于0.03。硅表面的氟材料通常會用在玻璃、陽極氧化、金屬等材質。以現在技術發展來看，常見的固體表面都能做上去。另外一類是塑料表面的氟化物，比如PC、PMMA、ABS等水滴角通常大于105°。

　　在全球范圍內，比利時Solvay和大金是AF技術的頂級廠家，其他如度恩、PPG、信越、富士康、旭硝子、巴斯夫等、震儀股份也有能力生產。

AF膜特性

　　1. 防污性：減少指紋及油污的粘附，可輕易擦除;

　　2. 防刮傷：表面滑順，手感舒適，不容易刮花;

　　3. 膜層薄：不改變原有的紋理，可保證優異的光學性能;

　　4. 耐磨性：具有較好的耐磨性能。

如果你覺得這些AF膜的特性介紹太過片面，內容不夠全面，建議你閱讀這篇內容《AF涂層材料（防指紋油）有什么特性？怎么涂方便》

AF膜檢測標準

　　對于AF膜，目前主要有三種評價測試方法：

　　a. 接觸角測試：可以很快判定是否具備AF效果以及是否失效。

　　b. 動摩擦測試：水滴角及感官體驗。

　　c. 耐摩擦測試。

　　雖有測試方法，但具體實施標準比較混亂。華為，蘋果、三星等各有標準。蘋果認為產品表面的摩擦是剛性的，接觸的都是剛性物品，如鑰匙和紐扣等，因此測試方法傾向于用鋼絲絨。三星講究感官體驗。認為軟的東西如手指和布料等是AF表面的重要接觸物，所以傾向于用工業橡皮來測試;并希望做到表面觸感順滑。

4、AF膜制備工藝

　　目前最常用的是硅表面氟材料，它由低表面能氟化基團和表面反應基團兩種官能基團所組成。當有機氟化物接觸到物質表面后，表面反應基團將對對應的表面官能基進行化學反應，產生化學鍵結，然后成膜。自我限制有機氟化物的主要反應基團是與沉積玻璃(主要成分是SiO2)表面的羥基(Si-OH)進行縮合反應，但是手機金屬表面并無Si-OH，所以若要在金屬或其他材料上使用此類的有機氟化物，必須先在鍍一層 SiO2，再鍍低表面能的有機氟化物。AF鍍膜工藝生產線的建設是突破市場格局的有力突破口，如你對AF鍍膜工藝生產線的建設的價值不是很了解，你可以觀看《【震儀股份】AF防指紋鍍膜噴涂生產線建設的價值》這篇內容進行了解。

5、應用領域

　　手機蓋板、消費電子顯示屏幕、電視、相機、汽車車身面漆、中控內飾表面、車窗表面、PC 天窗、PC 車燈、家電、電梯、衛浴…

　　市場有多種型號的AF防指紋油，不同型號的性能有明顯差異。實際應用時也要依據最終客戶的判定標準進行慎重選擇。

　　噴涂AF通常最受市場用戶喜愛的一種鍍膜工藝。對于AF鍍膜其不僅鍍膜效率高而且鍍膜成本還低。在這些市場應用領域當中，我們想知道鋼化膜完成了防指紋鍍膜后有哪些明顯的改變，可以點擊這篇內容《鋼化膜使用AF噴涂機進行防指紋鍍膜后有哪些明顯的改變》查看。

6.、總結

　　補充一下，硬度也是手機薄膜很重要的一個指標。硬度與基板本身材質特性有很大關系。一般情況下，同樣工藝鍍膜條件下，較硬的基板表面，可以得到硬度更高的測試結果。市場上專用的加硬液，可以涂在基板表面，進行表面改性，提高硬度，通常稱為HC膜。與AF配合使用，可以大幅度提高薄膜的測量硬度。越來越多的消費者開始重視產品的顏值，隨著產品的表面防護提升到關乎個人顏面的位置，抗指紋技術應運而生。這種表面處理工藝不僅可以保護產品不受外界環境的侵蝕，同時起到了美觀的作用，使得產品的附加值大大提高。
